CARACTÉRISTIQUES
La conception innovante des fraiseuses LMD permettant de réaliser deux fonctions de fraisage en ligne et de fraisage à portique.
La structure de lit en acier forgé parfaitement conçue garantit une rigidité et une précision maximales dans des tolérances rigoureuses dans les configurations de broyeurs linéaires et à portique. Le bras en aluminium est équipé de rails de rainure en queue d'aronde durcis. Les rails de rainure en queue d'aronde sont rectifiés avec précision et durcis pour une précision accrue et une durée de vie prolongée.

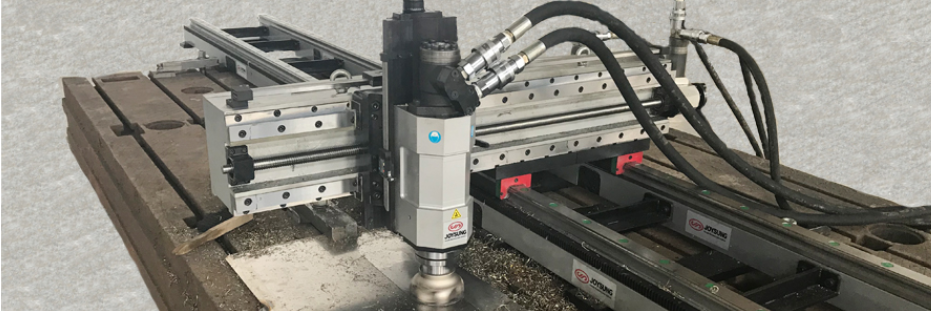

Spécifications techniques du LMD4000
| X Axe (Lit) Coup | 4000mm |
| Course de l'axe des Y (bras) - Standard | 1000mm |
| Course de l'axe des Y (bras) - Option | 500mm, 2000mm, 3000mm |
| Z Axis Stroke | 250mm |
| Cône de la broche | NT40 ou NT50 |
| Diamètre maximum de la fraise | 160mm (NT40) ou 250mm (NT50) |
| Puissance de la broche de fraisage - hydraulique | 18.5KW, 60L / min |
| Puissance de la broche de fraisage - pneumatique | 3KW |
| Alimentation automatique - Hydraulique | 20L / min |
| Alimentation automatique - électrique | Alimentation électrique robuste |
| Alimentation automatique - Pneumatique | 0.7KW |
| Taux d'alimentation | 35-750mm / min |
| RPM de la broche (hydraulique) | 0-740 |
| RPM de la broche (pneumatique) | 0-650 |
| Lecture numérique | Balance numérique axe Z |
| Poids d'expédition | |
| Dimensions d'expédition |
Données de test
| ré | Tête de broche | Diamètre de la fraise | Vitesse de rotation de la broche | Dep Of Cut | Taux d'alimentation |
| Fraisage sur portique | NT50 | 250mm | 500 | 1,5 | |
| Fraisage de ligne | NT40 | 160mm | 500 | 2 |
REMARQUE: Basé sur le matériau Q345, puissance d’entraînement: hydraulique (18,5 kW, 60 l / min), alimentation automatique: hydraulique (20 l / min),
| Moulin à portique | Zone de coupe | Rugosité de surface | Platitude |
| Moulin à portique | 250 x 1000mm | Ra1.6 Ra3.2 | 0.05mm |
| Ligne Mill | 160 x 1000mm | Ra1.6 Ra3.2 | 0.03mm |
REMARQUE: Planéité (mesures de configuration et de planéité effectuées avec un Status Pro (fabriqué en Allemagne)
REMARQUE:
Ce qui précède sont nos principaux paramètres techniques. Vous pouvez télécharger nos documents comme référence et nous envoyer un message. S'il vous plaît laissez-nous savoir d'autres conditions spéciales et pièce de travail. Nous trouverons un meilleur moyen de vous faciliter l’usinage et de conseiller un modèle approprié. Cela peut également être accueilli pour devenir notre agent si vous souhaitez promouvoir nos machines. Vous serez pris en charge des prix et de la protection des ventes sur votre territoire d’agent.
